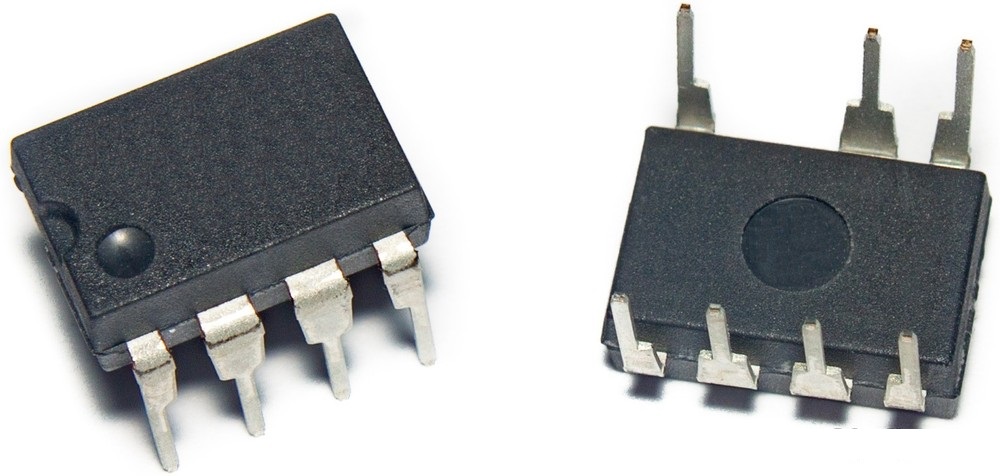

LNK304‑306
LNK304‑306
LNK304–306 — серия микросхем из семейства LinkSwitch-TN, разработанная компанией Power Integrations. Эти устройства предназначены для замены линейных и ёмкостных (cap dropper) неизолированных источников питания в диапазоне выходного тока до 360 мА. Они обеспечивают более высокую производительность и энергоэффективность по сравнению с традиционными решениями.
Основные характеристики:
- Выходной ток: Зависит от модели и режима работы (MDCM или CCM):
Модель 230 VAC ±15% 85–265 VAC
LNK304P или G 120 мА (MDCM), 170 мА (CCM) 120 мА (MDCM), 170 мА (CCM)
LNK305P или G 175 мА (MDCM), 280 мА (CCM) 175 мА (MDCM), 280 мА (CCM)
LNK306P или G 225 мА (MDCM), 360 мА (CCM) 225 мА (MDCM), 360 мА (CCM)
- Частота работы: 66 кГц.
- Напряжение пробоя: 700 В, что обеспечивает устойчивость к входным выбросам.
- Температура срабатывания термозащиты: Не менее +135 °C.
- Входное напряжение: Универсальный диапазон от 85 до 265 В AC.
- Потребление: Типично 50/80 мВт в понижающей топологии при входном напряжении 115/230 В AC без нагрузки (с оптронной обратной связью); 7/12 мВт в обратноходовой топологии с внешним смещением при том же входном напряжении без нагрузки.
Особенности:
- Поддержка топологий. Понижающая (buck), понижающая/повышающая (buck-boost) и обратноходовая (flyback).
- Защиты. От перегрева, короткого замыкания выхода и обрыва обратной связи.
- Стабилизация. Хорошая стабилизация выходного напряжения при изменениях входного напряжения и тока нагрузки даже в типичной конфигурации.
- Снижение EMI. Частотное дрожание уменьшает электромагнитные излучения примерно на 10 дБ, что позволяет минимизировать стоимость фильтра EMI.
- Энергоэффективность. Более высокий КПД по сравнению с пассивными решениями и более высокий коэффициент мощности по сравнению с решениями на конденсаторных балластах.
- Совместимость с SMD-технологией. Возможность изготовления в SMD-корпусе.
