IR2130
IR2130
IR2130 — высоковольтный, высокоскоростной драйвер MOSFET и IGBT-транзисторов с тремя независимыми выходными каналами для управления ключами верхнего и нижнего уровней в трёхфазной мостовой схеме. Микросхема предназначена для управления силовыми транзисторами в конфигурации «верхний/нижний ключ» с рабочим напряжением до 600 В.
Основные характеристики:
- Максимальное напряжение смещения (VOFFSET): 600 В.
- Выходной ток (IO±): 200 мА (источник), 420 мА (сток).
- Напряжение питания (VOUT): 10–20 В.
- Время включения/выключения (ton/off, типичное): 675 нс (включение), 425 нс (выключение).
- Длительность мёртвого времени (типичная): 2,5 мкс.
- Рабочая температура: от -40 °C до 150 °C (TJ).

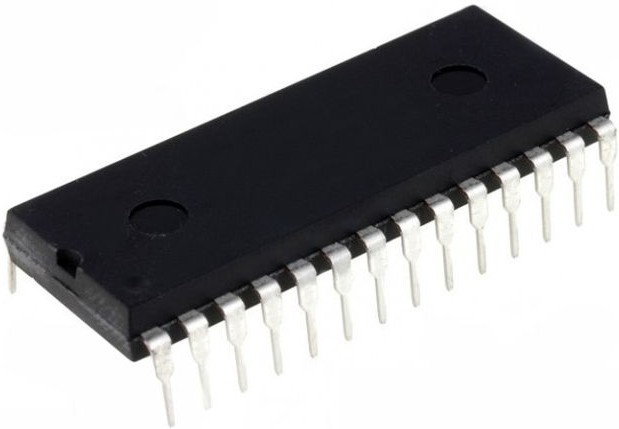

- Корпус: 28-DIP (0,600 дюйма, 15,24 мм).
- Тип входа: инвертирующий.
- Логическое напряжение (VIL, VIH): 0,8 В, 2,2 В.
- Пиковый выходной ток нарастания (Source): 0,25 А.
- Пиковый выходной ток спада (Sink): 0,5 А.
Особенности:
- Плавающий канал, разработанный для работы с bootstrap-цепью.
- Устойчивость к отрицательным переходным напряжениям и dV/dt.
- Блокировка всех каналов при пониженном напряжении питания (undervoltage lockout).
- Выключение всех шести драйверов при токовой перегрузке.
- Независимые полумостовые драйверы.
- Согласованное время распространения сигналов по всем каналам.
- Совместимость с логикой 2,5 В.
- Выходы работают в противофазе с входами.
- Логика предотвращения сквозных токов (cross-conduction prevention logic).
- Встроенный усилитель тока нагрузки для контроля тока через внешний резистор.
